Membuat Lereng

Kemiringan lereng suatu tempat sebenarnya merupakan perbandingan antara beda tinggi dua titik dengan jarak mendatarnya, seperti gambar di bawah ini.


Gambar 9.28. Ilustrasi perhitungan lereng.

Dari gambar tersebut di atas, lereng dapat dihitung dengan rumus berikut.

Lereng dibuat dari theme grid model elevasi digital (DEM). Dengan mengetahui nilai X dari ukuran sel dan nilai Y dari beda tinggi nilai piksel, lereng dapat dihitung. ArcView menggunakan window 3 x 3 sel dalam perhitungan lereng. Selisih nilai 9 sel tertinggi digunakan sebagai nilai Y sel yang ditengah.

Hasil dari proses Derive Spole ini secara automatis akan diberi nama Slope of .

Contoh di bawah ini kita akan membuat theme lereng dari DEM elevasi yang telah disediakan pada data buku. Tampilan DEM tersebut adalah sebagai berikut.

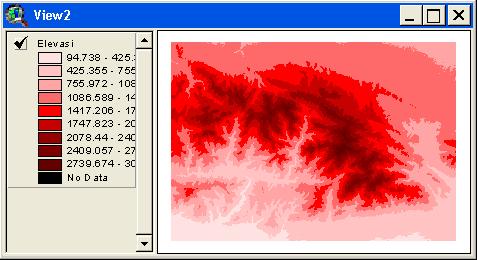

Gambar 9.29. Tampilan theme grid Elevasi.

Dari menu Surface pilih Derive Slope. Hasilnya akan tampak seperi gambar di bawah ini.

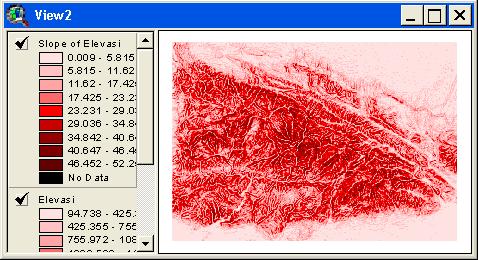

Gambar 9.30. Tampilan theme Slope of Elevasi (Peta Lereng).

Catatan

Nilai lereng yang dibuat dari proses Derive Slope dalam satuan derajat.
