Overlay Peta Lereng, Jenis Tanah, Curah Hujan

Langkah terakhir dalam pembuatan model arahan pemanfaatan lahan adalah overlay ketiga theme output dari model yang telah dibuat sebelumnya. Ikutilah urutan kerja berikut untuk overlay ketiga grid theme tersebut.

1. Dari menu Add Process pilih Overlay - Aritmetic Overlay. Wizard overlay aritmatik akan muncul sebagai berikut.

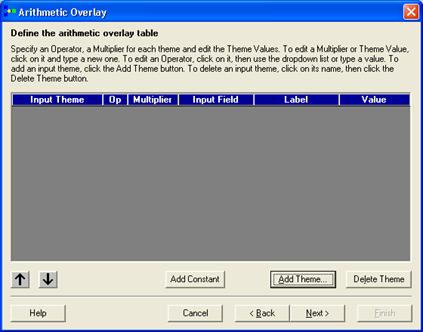

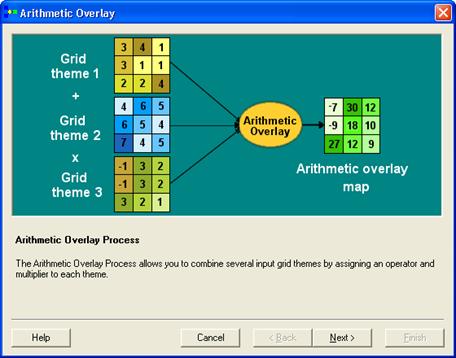

Gambar 10.53. Langkah pertama proses overlay aritmatik.

2. Klik Next pada window pembuka ini untuk melanjutkan ke langkah berikutnya.

Gambar 10.54. Langkah kedua proses overlay aritmatik.

3. Pada kotak dialog ini kita disuruh untuk menambahkan theme grid mana saja yang akan di-overlay. Klik Add Theme untuk menambahkan theme yang akan di-overlay, Delete Theme untuk menghapus theme yang lebih atau salah masuk, Add Constant untuk menambahkan konstanta misalnya 3 * theme1. Anda juga dapat menggunakan dan untuk mengubah susunan theme. Pada contoh aplikasi ini kita akan meng-overlay tiga theme grid, yaitu Theme Grid Lereng + Theme Grid Tanah + Theme Grid Hujan. Pertama klik Add Theme, kotak dialog berikut akan muncul.

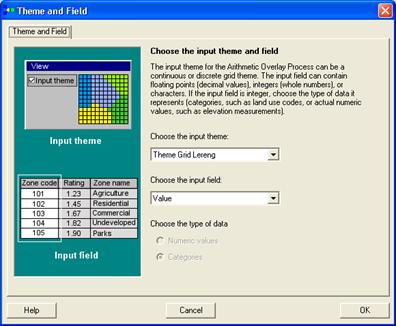

Gambar 10.55. Penambahan theme yang akan dioverlay.

Pilih ?Theme Grid Lereng? pada daftar pilihan Choose the input theme dan pilih ?Value? pada kotak pilihan Choose the input field. Klik OK.

Ulangi prosedur di atas untuk menambahkan Theme Grid Tanah dan Theme Grid Lereng. Bila ketiga theme tersebut telah ditambahkan, maka tampilan kotak dialog daftar theme yang di-overlay akan tampak seperti gambar di bawah ini.

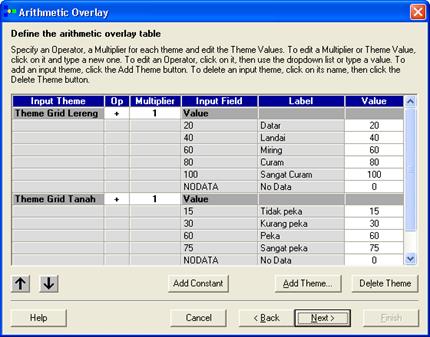

Gambar 10.56. Tampilan theme yang akan di-overlay.

4. Klik Next untuk melanjutkan ke langkah berikutnya.

Gambar 10.57. Langkah ketiga proses overlay aritmatik.

5. Isikan kisaran nilai skor kelas arahan pemanfaatan lahan sesuai dengan Tabel 10.5. Klik Next untuk melanjutkan.

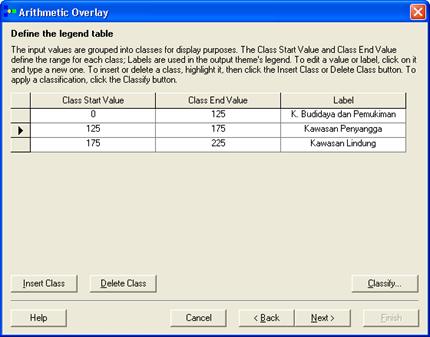

Gambar 10.58. Langkah keempat proses overlay aritmatik.

6. Pilih warna yang diinginkan, klik Next.

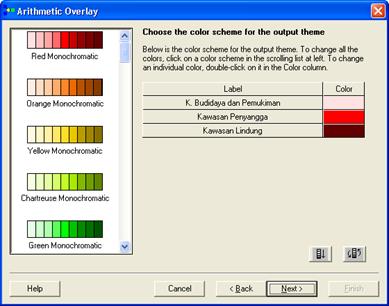

Gambar 10.59. Langkah kelima proses overlay aritmatik.

7. Untuk proses overlay ini, pilih The intersection of the input themes. Klik Next.

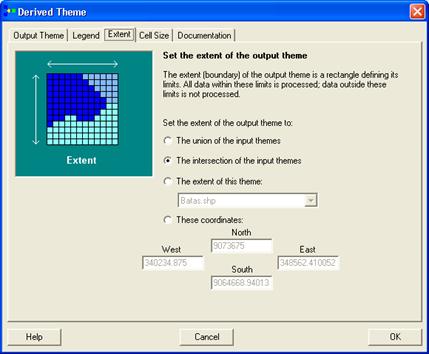

Gambar 10.60. Langkah keenam proses overlay aritmatik.

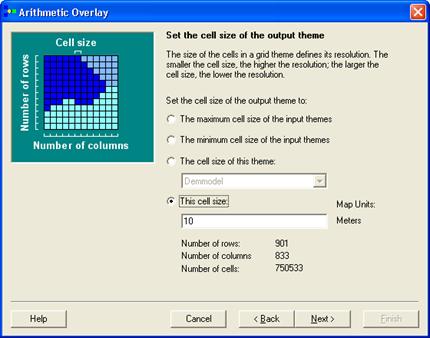

8. Pilih This cell size dan gunakan ukuran sel 10 m. Klik Next.

Gambar 10.61. Langkah ketujuh proses overlay aritmatik.

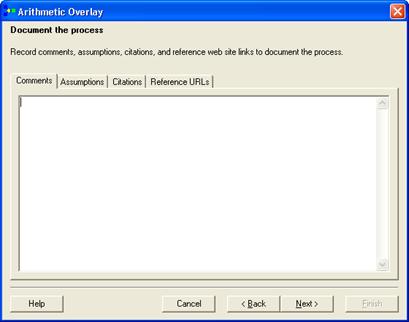

9. Tambahkan dengan catatan yang diperlukan. Klik Next.

Gambar 10.62. Langkah kedelapan proses overlay aritmatik.

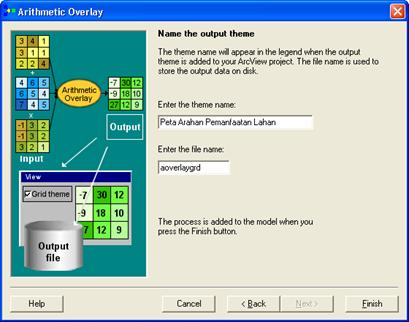

10. Isikan nama theme ?Peta Arahan Pemanfaatan Lahan? pada Enter the theme name. Klik Finish untuk melihat hasilnya.

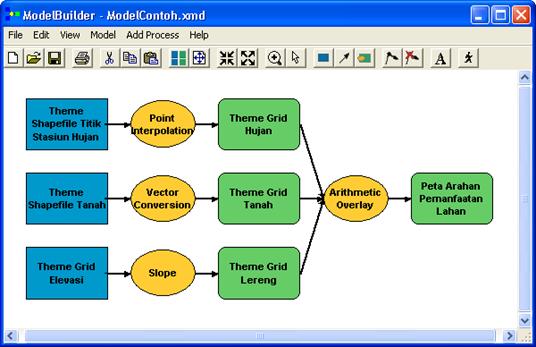

Gambar 10.63. Tampilan diagram model secara keseluruhan.
